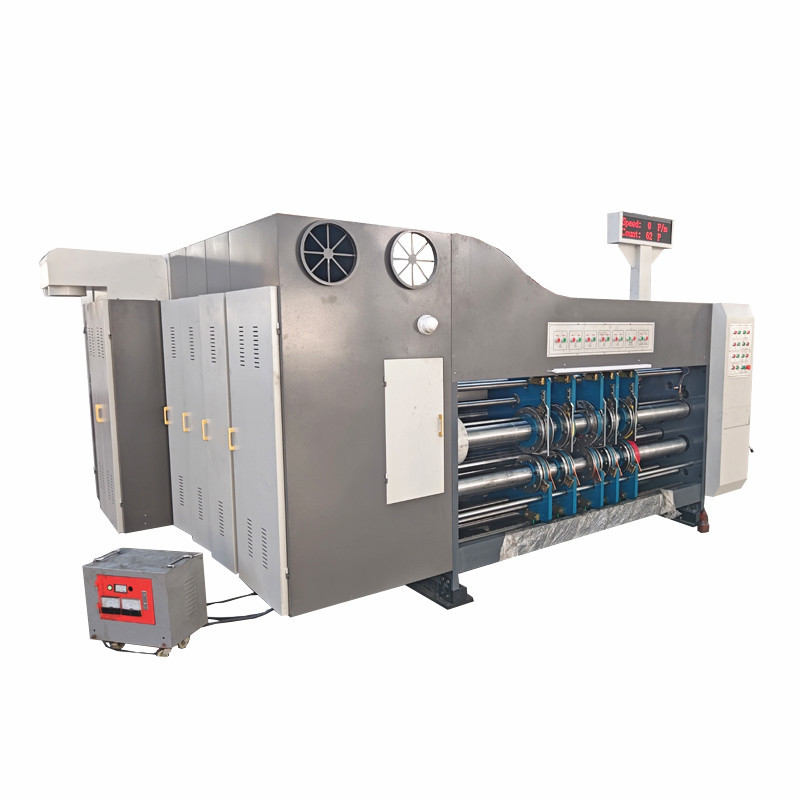

Flekso baskı ve karton slotter makinesi otomatik karton kutu üretim hattı oluklu flekso yazıcı slotter

Fleks baskı ve karton slot makinesi otomatik karton kutu üretim hattı dalgalı flexo yazıcı slot makinesi

1.Slotter birimi - sadece uzunluk genişliği ve yüksekliği gir, sonra makine aynı anda ayarlanacak

1. Basınç hattı aygıtı •Şafta çapı φ71 mm ve yüzey öğütülmüştür. Pürüzsüz hareket için sert krom kaplama. •, denge düzeltmesini yapın ve pürüzsüz çalışın.• Basınç tekerleği boşluk çubuğunun manuel ayarlanması, ayar aralığı 0-12mm.

2, çukurlu alet tutucusu çapraz ayarlama mekanizması

(1), şaft çapı φ124mm'dir, yüzey öğütülmüş, sert kromlanmıştır ve hareket istikrarlıdır.

(2) Çıkış bıçağının genişliği 5-7mm'dir.

(3), alaşımlı çelik malzemesi ısı ile işlenmiş öğütme dişli çukur bıçağı, sertliği ve dayanıklılığı iyidir.

(4) alaşımlı çelik malzemesi ısı ile işlenmiş ve cilalanmıştır ve kenar keskin ve hassasiyet yüksek.

(5) Basınç silindirinin ve yuvarlak kesme koltuğunun çapraz konumunu ayarlamak ve manuel mekanik eklem ayarlamasını kabul etmek.

(6) İki besleme kağıdı vardiyası, kağıt israfını büyük ölçüde önleyen, boşlukların ve küçük kartonun düzleştirme doğruluğunu sağlamak için, boşluk ve presleme hattının ortasına eklenir..

3.Slotlı faz ayarlama makinesi

(1) Gezegensel aletlerin yapımı.

(2), yuvarlak fazlı elektrikli dijital 360 ayarlama (iş ve durma ayarlanabilir).

4, kutu yüksekliğini ayarlama mekanizması

(1) Gezegensel aletlerin yapımı.

(2) Tek kutuplu elektrikli dijital ayarlama.

(3) karton yuvası boyutu: Kesme başı karşıt ve iki pozitif, 130mmx40mmx50mm Kesme başı, 65mmx65mmx50mm

2. en gelişmiş rulo besleme sistemi

(1) emme yardımcı kağıt besleme, - kartonun farklı bükme koşullarına göre, hava hacmi düzgün kağıt beslemesini sağlamak için ayarlanabilir.

(2), kağıt kaldırılır ve kağıt silindir tarafından sürülür, bu hızlı ve emek tasarrufu sağlar.

(3) Önde gelen uç yuvarlak besleme sistemini benimseyin.

(4) yan defle ve arka defle pozisyonu elektrikle ayarlanır; ön defle boşluğu manuel olarak ayarlanır.

(5) Ayrı bir levha besleme aygıtı (Gerekli veya levha besleme gerektiği gibi seçebilirsiniz).

(6), kağıt besleme sayıcısı, üretim miktarını belirler ve gösterir.

3Toz temizleme cihazı (ihtiyaç duyulmaz)

(1) Kağıt fırça toz temizleyici cihazı, kartonun baskı yüzeyinden kirlilikleri büyük miktarda kaldırabilir ve baskı kalitesini artırabilir.

4. kağıt besleme silindir

(1) Üst ruloun dış çapı φ100 mm'dir.

(2) yüksek kaliteli dikişsiz çelik, aşınmaya dayanıklı kauçukla sarılmış ve denge düzeltmesi.

(3) alt rulo φ124mm baskılı sert kromlu ve dengeleme düzeltmesi.

(4) kağıt besleme yuvarlak açıklık çubuğu elle ayarlanır, ayar aralığı 0-12mm'dir.

(5) Otomatik sıfırlama aygıtı (5) Kağıt besleme ünitesi, baskı ünitesi ve yuvarlak birim elektrikle sıfıra ayarlanır. (6) Genel karton otomatik sıfırlama aygıtı kullanır.Test baskı iki doğru konuma ayarlanabilir, karton atıklarını azaltır. Makine kontrolü; motor görüntüsü ana motor anahtarının durumunu temsil eder, mevcut hız yukarıda gösterilir, Sabit hız ayarlanan hızdır.Ev sahibi durdurulduğunda, numarayı doldurun ve makineyi açın. Makine ayarlanan hıza göre çalışır. İki tür [beslenme modu] [sürekli] vardır, dönüşüm için Kağıt modu göndermek için tıklayın, sayım kontrolü;Üretim kağıdı sayısı için, gerçek sayım = ayarlama Alarm miktar sonra Baffle kontrolü; sol ve sağ, yukarı ve aşağı manuel ayar

5Kutunun yapımı prosedürü

6.Slotter kısım resmi
