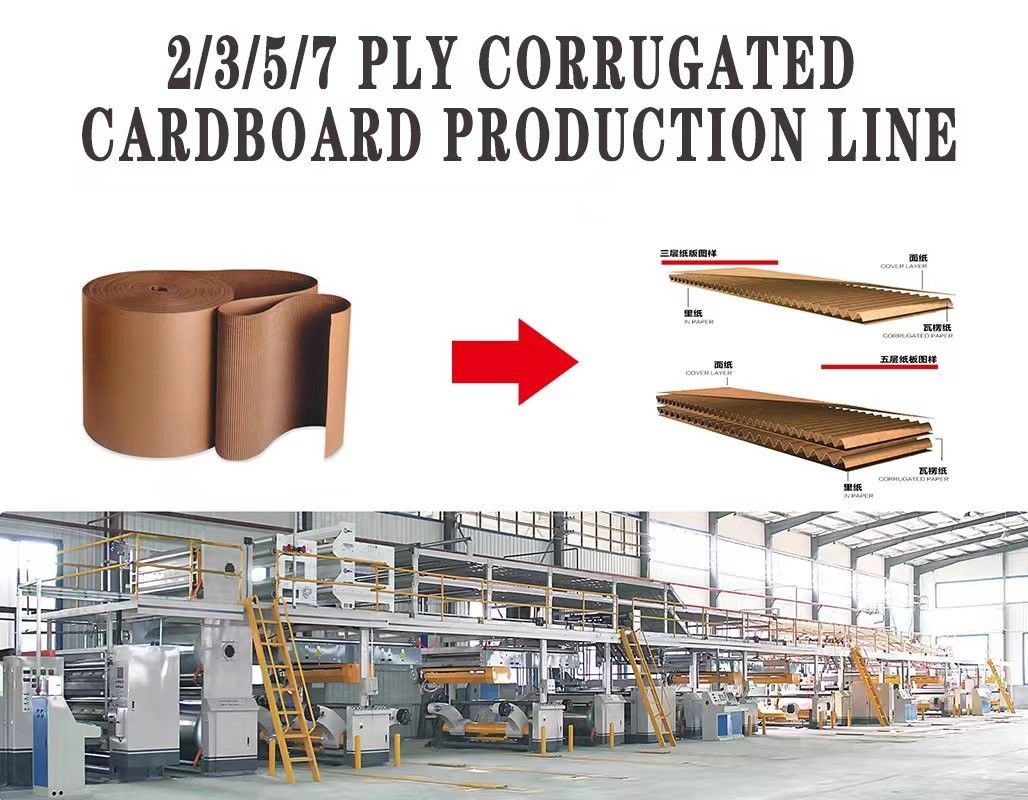

5 katmanlı 1800mm 100 hızlı tam otomatik dalgalanmış karton karton makinesi
1. Giriş
Dalgalanmış karton üretim hattı dalgalanmış karton üretim hattının kısaltmasıdır. Dalgalanmış rulolardan, yapıştırmadan, yapıştırmadan,Bölme ve preslemeÖrneğin, tek yüzlü dalgalanmış kağıt üretim hattı genellikle bir rulo kağıt desteğinden oluşur.Tek yüzlü dalgalanmış karton şekillendirme makinesi, ve bir döner kağıt kesme ünitesi. rulo kağıt malzemesi ve patates veya mısır nişastası bağlayıcı sürekli olarak üretmek ve gerekli özelliklere kesmek için kullanılır.Üretilen kartonun kurutulmasına veya kurutulmasına gerek yoktur.Aynı zamanda, üç katmandan fazla dalgalanmış karton üretmek için bir yapıştırma makinesi veya bir kaplama ile birlikte kullanılabilir.
2. Bileşen
| Model | Adı | Birim | Qty | Mark |
| ZJ-V5B | Tam hidrolik | Çizgi | 5 | Ana şaft ¢242mm, hiperbolik ağır görevli salıncak kolu, diş tipi kağıt sıkıştırma başı, havalandırılmış disk tipi çok noktalı fren, hidrolik tahrik kaldırma, sol ve sağ dönüşüm, merkezli. |
| DXC | Çubuksuz kağıt tutucu | Çizgi | 10 | Yer rayı arabasının uzunluğu 6000 mm, çift rehber rayları vardır ve orta bir levha ile kaynaklanır. . |
| RG-600 | Yükleme arabası | Çizgi | 2 | Rulo ¢600mm, basınç kapı sertifikası da dahil. Sarma açısının elektrikle ayarlanması. Sarma açısı, kağıdın ısıtılmış alanını 360° aralığında ayarlayabilir. |
| RG-600 | Yüz kağıdı ön ısıtma silindir | Çizgi | 2 | Rulo ¢600mm, basınç kapı sertifikası da dahil. Sarma açısının elektrikle ayarlanması. Sarma açısı, kağıdın ısıtılmış alanını 360° aralığında ayarlayabilir. |
| SF-280 | Çekirdek kağıt ön ısıtma silindir | Çizgi | 2 | Dalgalanmış ana rulo ¢ 280mm ve malzeme 48CrMo alaşımlı çelikten yapılmıştır. |
| RG-600 | Adsorpsiyon | Çizgi | 1 | Rulo ¢900mm, basınç kapı sertifikası dahil. Sarma açısının elektrikle ayarlanması. Sarma açısı kağıdın ısıtılan alanını 360° aralığında ayarlayabilir. |
| GM | Tek taraflı makine | Çizgi | 1 | Yapıştırıcı silindirinin çapı 240 mm'dir. Her katman bağımsız bir frekans dönüştürme motoru tarafından çalıştırılır ve yapıştırıcı boşluğu elektrikle ayarlanır. |
| TQ | Üçlü ön ısıtıcı | Çizgi | 1 | Ana kiriş 200 mm kanal çeliktir ve bağımsız frekans dönüştürme motoru kağıdı çekmeyi ve taşımayı ve emme türünü germeyi yönlendirir. |
| SM | İkinci kat. | Çizgi | 1 | Çerçeve 360 mm ulusal standart kanal çelik, sıcak plaka 595 mm * 16 parça, yoğun rulo tasarımı yapısı.frekans dönüştürme motoru. |
| NCBD | Yapıştırma makinesi | Çizgi | 1 | Tungsten alaşım bıçağı, beş bıçak ve sekiz hat elektrikli bıçak ayarlama ve elektrikli yan hareket. |
| NC | Köprünün ötesine taşımak | Çizgi | 1 | Tam AC eşzamanlı servokontrol, enerji depolama fren, spiral bıçak yapısı, spiral vites iletim, yağlama yağ basıncı koruması, 10.4 inçlik dokunmatik ekran. |
| DM | Çift taraflı makine | Çizgi | 1 | Frekans dönüştürücü teslimatı ve noktaları kontrol eder. Yatay çıkış PLC bellek fonksiyonu. |
| ZJZ | İnce bıçak | Çizgi | 1 | Yapıştırıcı üretme cihazı taşıyıcı tank, ana tank, depolama tankı, yapıştırıcı besleme pompası ve yapıştırıcı geri pompasından oluşur. |
| QU | Kesme ve kıvrım makinesi | Çizgi | 1 | Müşteri kendi gaz kaynağını hazırlar. |
| ZQ | Bilgisayar Spiral Bıçağı | Çizgi | 1 | Ekipmanda boru hattı valfleri, tuzaklar, sayaçlar vb. gibi buhar bileşenleri dahil olmak üzere ve müşteriler kendi ısı kaynaklarını ve boru hatlarını sağlar. |
| 1Buhar ısıtma sistemi: 4000Kg/Hr buhar kazanını 1.25Mpa basınçlı buhar borularıyla donatmak önerilir. |
| 2- Hava kompresörü, hava borusu, yapıştırıcı dağıtım borusu. |
| 3Güç kaynağını ve kabloları operasyon dolabına ve boru hattına bağlayın. |
| 4Su kaynakları, su boruları, kovalar vb. |
| 5Su, elektrik ve gaz tesisatı, uçak kurulumu inşaat işleri. |
| 6. ham kağıt, mısır nişastası, endüstriyel koztik soda, boraks ve deneme çalışması için diğer malzemeler. |
| 7Motor yağı, yağlama yağı, hidrolik yağı ve ekipman yağları. |
| 8Kurulum ve devreye alma personelinin yiyecek ve konaklama ve kurulumda işbirliği yapacak kurulum işçilerinin sağlanması. |
4. Makine fotoğrafı
Ürünlerimiz tüm dünyada satılmaktadır. Ürünlerimizin tüm sürecinden emin olabilirsiniz.
