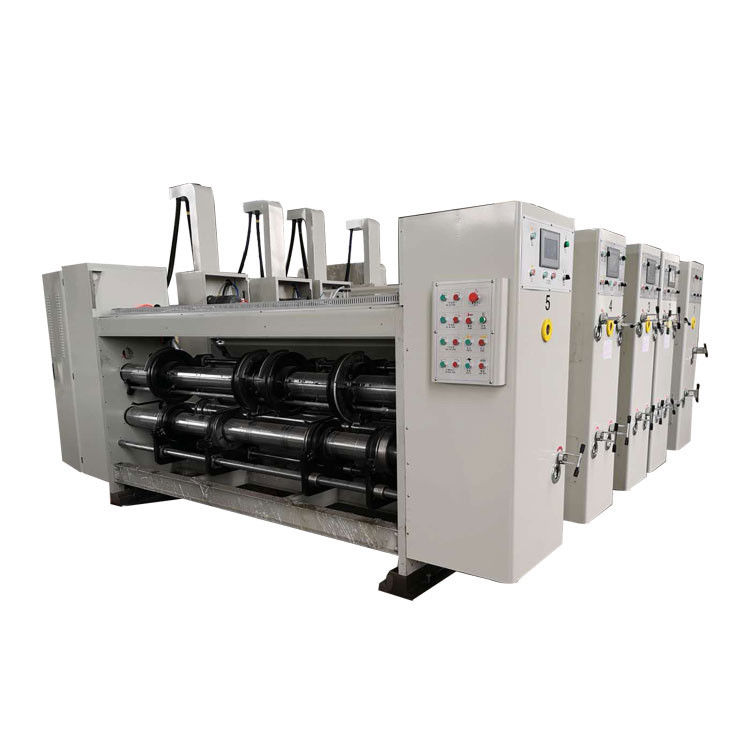

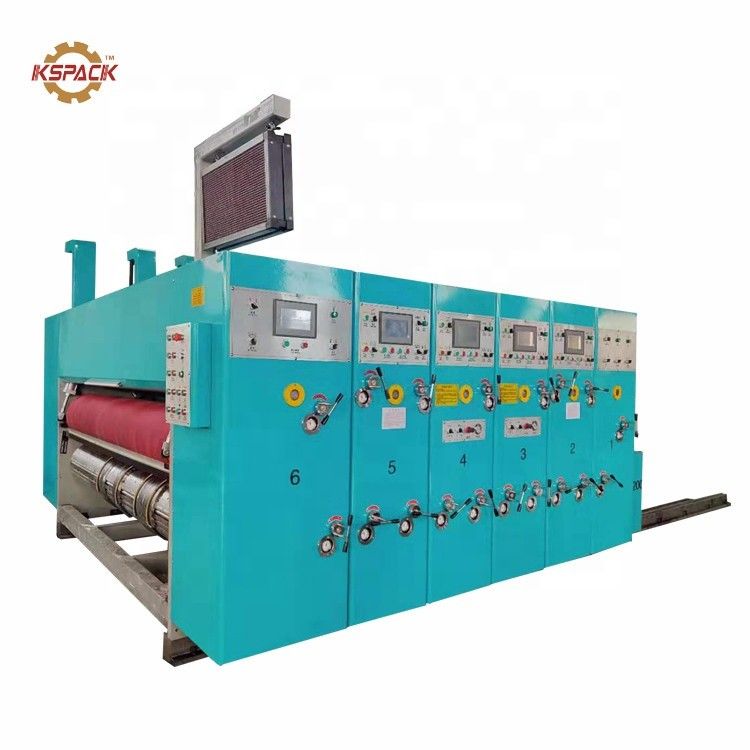

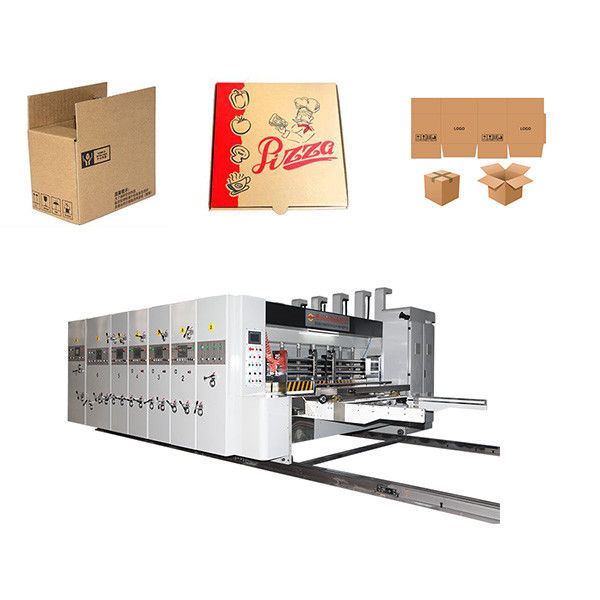

Otomatik dalgalanmış kutu baskı makinesi

GSYM¢408 ((1200) x 1800-2800mm

Not: müşteri gereksinimine göre, 1-6 renk seçebilirsiniz, slot

Örtücü, delik takımı hepsi isteğe bağlı.

ÖNCELİK PARÇA

[1] İşçilerin güvenliğini sağlamak için alarm zilinden elektrikli kontrol makinesi, sürekli çalan uyarı.

[2] yanlış kullanımı ve makineye zarar vermesini önlemek için sürtünme debriyajlı tahrik ocağı.

[3] Pnömatik kilitleme cihazı.

[4] Ev sahibi motoru koruyucu cihazı başlatır. (Makine kilitli değildir, ev sahibi çalışmaya başlayamaz)

2. ön kenar yuvarlak türü besleme sistemi

[1] emme yardımcı besleme kağıt fanı 7.5KW, kartonun farklı bükme koşullarına göre, hava hacmi ayarlama,

Kağıtların pürüzsüz şekilde dağıtılmasını sağlamak için karton yüzeyini fırça ile çıkarın.

Toz, kağıt kırıntıları ve diğer atıklar, baskı kalitesini artırır.

[2]Zincir kontrol düğmesi ile açılmış, kontrol acil durma kağıdı.

[3] Kağıt kaldırma ve aşağı hava silindirini benimsiyor, eylem hızlı, çaba.

[4] Shandong "Komori" ön kenarlı rulo besleme sisteminin kullanımı, basit çalışma, yüksek hassasiyet.

Hız iletimi daha istikrarlı, çarpma için uygun, ince karton iletim, etkisi açık.

[5] yan defle, arka kutu pozisyonu vida elektrik ayarlama ile; ön defle üst ve alt boşluk pozisyonu manuel senkronize ayarlama.

[6] atlama besleme aygıtı (daha fazla besleme veya levha beslemeyi seçme ihtiyacına göre).

[7] PLC kontrolü, insan-makine arayüzü, menü depolama, baskı plaka düzeltmesi, baskı hızı, miktarı, zamanı ve departman işleyişi

3 Besleme silindirleri

[1] yukarı yuvarlak yumuşak kauçuk çubuğu kullanın, böylece tahta beslenirken tahta borken değil emin olmak 132mm çapında, kauçuk çubuğu giyen, blance doğru yapmak, kağıt besleme buharlı ve doğru tutun.

[2] Reboşluk rulo çapı ¢ 175 mm olan alt besleme rulo, dikişsiz çelik boru, reboş sert krom kaplama.

[3] besleme rulo çapraz kaydırıcı tipini kullanan bir diyalog diyalogu, 0 ~ 12 mm ayar aralığını manuel olarak ayarlar. Düzenleme, aktarım doğruluğunu sağlamak için dişli boşluğunu etkilemez.

[4] el tipi hızlı açıklıklı ince ayarlı kendi kendine kilitleyici cihaz.

4 Otomatik sıfırlama aygıtı

[1] Kağıt besleme bölümü, baskı bölümü ve yuvarlak kısmı otomatik olarak sıfıra ayarlanır.

[2]Genel karton otomatik sıfır cihazı kullanır, karton atıklarını azaltmak için doğru konuma ayarlanabilir.

Baskı departmanı

1. baskı rulo (plaka rulo)

[1] çapı ¢ 393.6 mm (diametri ¢ 408mm ile).

[2]Yüksek kaliteli çelik yüzey öğütme, eksenel referans ölçeği, sert krom kaplama.

[3]denge düzeltmesini yapmak, sorunsuz çalışmak, yüksek hızlı çalışmaya uyum sağlamak için.

[4] asılı levha hendekli, sabit kaydırma plaka, kolay ve hızlı kurulumun hızlı sürümüne uyum sağlamak için.

[5] Ürünün 10 mm asılı versiyonu için asılı yuva tam versiyonu.

[6] baskı plaka yükleme ve boşaltma, ayak düğmesi elektrikli kontrol geri dönüyor.

[7] baskı rulo aksyal manuel traverse, maksimum hareket 10mm.

2. baskı matbaası ruloları

[1] 155 mm çapında.

[2] Yüksek kaliteli dikişsiz çelik boru yüzeyi öğütme, dinamik denge düzeltmesi, sorunsuz çalışma, sert kromlama kullanılması

[3] baskı rulo çapraz kaydırıcı tipini kullanmak için 0 ila 12 mm ayar aralığını manuel olarak ayarlamak. Düzenleme, aktarım doğruluğunu sağlamak için dişli boşluğunu etkilemez.

3 Yukarı ve alt yuvarlakları besleyin

[1] rulo üzerinde: çapı ¢ 86 mm dikişsiz çelik boru, üç kağıt besleme halka ile.

[2] bir sonraki rulo: çapı ¢ 155 mm dikişsiz çelik boru, yüzey öğütme, sert kromlu

[3] besleme rulo çapraz kaydırıcı tip diyalog diyalogu 0 ~ 12 mm ayar aralığını elle ayarlar. Düzenleme dişleri etkilemez. Vitrinin doğruluğunu sağlamak için tekerlek boşluğu.

4. çelik anilox yuvarlak lastik yuvarlak set mürekkep sistemi

[1]Diametri ¢ 213.7 mm.

[2] çelik yüzeyi öğütme, baskı retikültü, sert krom kaplama.

[3] alans düzeltmesi, sorunsuz çalışma.

[4]Peyüz numarası 180,200,220250 çizgi / inç seçeneği. (( Seçenek seramik rulo 300 çizgi / inç)

[5] besleme sistemi pnevmatik otomatik kaldırma aygıtı ile.

anilox rulo yukarıda ve plaka ayrılmıştır)

[6] Kilin tipi bir koplama ile anilox rulo, düz mürekkep, mürekkep temizlemek kolaydır.

[7] kauçuk rulo çapı ¢ 186 mm. (doktor bıçak sistemi seçeneği)

[8] çelik borunun yüzeyi aşınmaya dayanıklı kauçukla sarılmıştır ve denge düzeltmesi yapılır.

[9] özel yüksek öğütme lastik, mürekkep transfer etkisi iyidir. hızlı temizlik ince ayarlı kendi kendine kilitleme cihazı tekdüze mürekkep sağlamak için.Dönüştürme etkisi iyi., kauçuk rulo ömrünü uzatmak için.

5. Aşama ayarlama mekanizması

[1]Gezegen takım yapısı.

[2] bilgisayarlı PLC kontrolü kullanarak baskı aşaması dijital. ((Run, stop ayarlanabilir), yatay konumu manuel olarak ayarlayın, 10 mm mesafeyi ayarlayın.

[3] baskı işleminde baskı plakası otomatik olarak sistemi sıfırladıktan sonra.

6 mürekkep dolaşımı

[1] Pnömatik diyafragma pompası, mürekkep istikrarı, kolay işletim ve bakım.

[2] mürekkep filtresi, filtre kirlilikleri.

7 baskı aşaması sabitleme cihazı

[1] Silindir fren mekanizması.

[2] Makinenin aşamasını ayırırken veya ayarlarken, fren mekanizması makinenin dönüşünü sınırlamak için, orijinal vites konumunu sabit noktada tutmak için.

[1]tek çubuklu yapı

[2]Slotter fazı bilgisayar kontrolü ile ayarlanabilir 360 derece ayarlanabilir (çalışmayı durdurmak ayarlanabilir),makine stok siparişi yapabilir, manuel yatay ayarlanabilir 20mm

[3]Yukarı yuvarlak bıçak çubuğu çapı 176mm, bıçak koltuğu çapı 465mm

[4]Kırılgan yuvarlak ocağı çapı 110mm, kırılgan tekerlek çapı 180mm

[5]Aşağı bıçakları çapı 156, bıçak çapı 280mm

[6]Bıçaklar ve kıvrım tekerleği aynı zamanda hareket elektrikli kontrol (kutunun boyutunu gir,otomatik ayar)

[7] 7 mm'lik yuva bıçakları, ısıl işlemden sonra çelik malzeme kullanır, öğütür, diş model bıçakları,

[8]Delikleri bağlayabilir (ihtiyaç duyulmaz)

Ölçü kesme parçası

(Müşterinin seçtiği zaman dişli parçası eklemek gerekmez, eğer dişli parçası yoksa, bu parça isteğe bağlıdır)

Araç rulo (alt rulo)

[1] dış çapı ¢360mm(mm (kesici olmadan).

[2] dökme demir yüzeyi öğütme, sert kromlama, denge düzeltmesi, çalışma istikrarını artırır.

[3]Döşeme sabit vida delik mesafesi, eksenel 100mm; radyal 18 eşit parça. Uygulanabilir araç yüksekliği 25.4mm.

[4]Ağaç kalıbı kalınlığı: 16 mm (üç katmanlı karton için) 13 mm (beş katmanlı karton için)

Yukarı rulo

[1] ¢ 388.9mm çapında, kapak 405mm

[2] hızlı değişim tipi yastık, aşınma direnci, uzun ömür.

[3] sert kromlanmış dökme demir yüzey öğütme.

[4] denge düzeltmesi, operasyonel istikrarı artırır.

[5] 9m kalınlığındaki bant. Genişi 250mm. Mekanik tip çapraz 40mm yüzme cihazı. (Ayarlanabilir yüzme hızı)

Dökme mekanizması

[1] Hızlı ve verimli olarak değiştirilen elektrikli öğütme bantları.

[2] pad'in kullanım ömrünü artırmak için.
