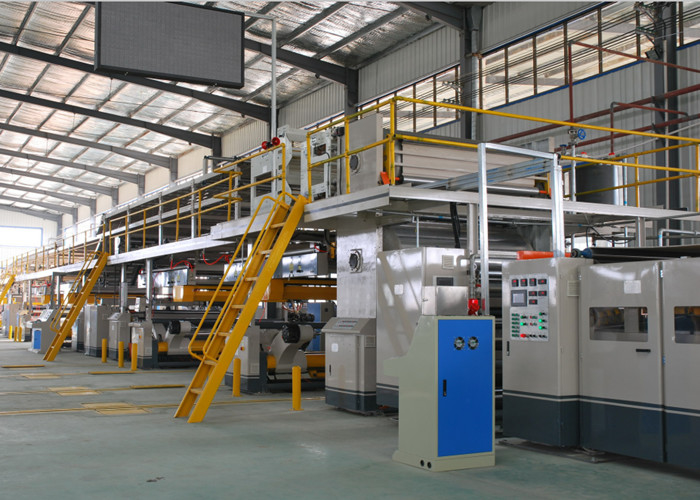

Hidrolik çubuksuz değirmen rulo standı 3 Ply Kağıt Gürültülü Tahta Üretim hattı

Hidrolik çubuksuz değirmen rulo standı 3 Ply Kağıt Gürültülü Tahta Üretim hattı

※ ZJ-A elektrikli çubuksuz kağıt tutucu

※ Yapı özellikleri:

★ simetrik yapısı, makineyi durdurmadan kağıt değiştirmek için kullanılabilen iki paket kağıt silindirini aynı anda monte edebilir;Mekanik sürücü temel kağıt sıkıştırma eylemlerini tamamlamak için kullanılır, kaldırmak, gevşetmek, hareket ettirmek, merkezleştirmek, sol ve sağ dönüşüm vb.

★ pnevmatik disk fren, genişleme çak.

★ rayı bir bütün olarak gömülmüştür. Ana çerçeve 14 kanal çelik ve ¢ 20mm soğuk çekilmiş yuvarlak çelik ile kaynaklanmıştır. Yer rayının uzunluğu 5500mm'dir.

★ Her bir kağıt rafı, aynı anda her iki taraftan da kağıt yükleyebilen iki kağıt yükleme arabasıyla donatılmıştır.

※ Teknik parametreler:

1Kağıt sıkıştırma aralığı: maksimum: 1900mm minimum: 500mm

2. Kağıt klemleri çapı: en fazla: ¢ 1400mm en az: ¢ 400mm

3Bir taraftaki maksimum yük: en fazla 2000 kg

4Güç motorunun parametreleri:

1 Kağıt sıkıştırma motoru 370W × 4 380V 50Hz kısa süreli (S2) çalışma sistemi seti

2 kaldırma motoru 1.5kw 380V 50Hz kısa süreli (S2) çalışma sistemi

※ satın alınan ana parçalar, hammaddeler ve köken:

※ kağıt yükleme arabası ve rehber ray

※ Yapı özellikleri:

★ Ağı yerine yerleştir.

★ rayı bir bütün olarak gömülmüştür. Ana çerçeve 14 kanal çelik ve ¢ 20mm soğuk çekilmiş yuvarlak çelik ile kaynaklanmıştır. Yer rayının uzunluğu 6000mm'dir.

★ Her bir kağıt rafı, aynı anda her iki taraftan da kağıt yükleyebilen iki kağıt yükleme arabasıyla donatılmıştır.

※ satın alınan ana parçalar, hammaddeler ve köken:

※ RG04 FACE (CORE) KAGARA ÖNCECECE

※ RG-2-400 Çifte Önyükleyici

※ Yapı özellikleri:

★ ön ısıtıcı rulo, I. sınıf basınçlı kapların ulusal standardını karşılayan akış başı tasarımını benimsiyor.

★ hassas öğütme sonrasında, her rulo yüzeyi ince öğütülür ve sert krom ile kaplanır.

※ Teknik parametreler:

1Çalışma genişliği: 1800mm

2. Önyükleme rulosunun çapı: ¢ 400mm sarılmış açılı şaftın çapı: ¢ 70mm × iki

3Buhar sıcaklığı: 150-200 °C, buhar basıncı: 0.8-1.3mpa

※ satın alınan ana parçalar, hammaddeler ve köken:

※ SF-280S ADSORPTION tek taraflı makine

※ Yapı özellikleri:

★ yüksek basınçlı güçlü fan ile donatılmış kapak emme yapısını benimsemek.ve hava kaynağı ve elektrik kontrol aynı operasyon dolabında merkeziEv sahibi ile en az 1,5 metre uzaklıkta ve operasyon tarafı tamamen kapalı ve kapalıdır.

★ taban ve duvar tahtası dökme demir yapısıdır ve duvar tahtasının kalınlığı 130mm'dir.

★ dalgalanmış rulo 48crmo alaşımlı çelikten yapılır, bu da söndürülür ve ısıtılır, orta frekanslı söndürülür ve yüzey cilalanır. dalgalanmış ana rulonun çapı ¢ 280mm,ve yüzey sertliği HRC60 dereceden fazlaWafangdian tarafından üretilen yüksek sıcaklığa dirençli rulmanlar, anahtar parçalardaki fayans yuvarlaklarının ve basınç yuvarlaklarının rulmanları için kullanılır.

★ basınç silindir ¢ 284mm, yüzey öğütme ve krom kaplama; Silindir yukarı ve aşağı hareketini kontrol eder ve malzeme orta karbon çelik No 45,Öldürülmüş ve sertleştirilmiş (buffer cihazı ile).

★ yapıştırıcının beslenmesini ve çıkarılmasını pnevmatik olarak kontrol eder. Kauçuk kaplama rulonunun çapı ¢ 215mm'dir. Yüzeyi cilalanmış ve 25 konkav retikülasyon hattı ile kazınmıştır.İşlemden sonra, sert krom ile kaplanmıştır ve kauçuk kazım silindirinin yüzeyi cilalanır ve daha sonra volfram karbürü ile işlenir.

★ dalgalanmış rulo ve basınçlı rulo hammaddeleri Zhongyuan özel çelik tarafından sağlanır. dalgalanmış rulo bir tarafta 0.15mm yüksekliğinde ve basınçlı rulo bir tarafta 0.075mm yüksekliğinde.Sınır aygıtı ekle. 160 mm ¢ hava silindirini sıkıştırmak için kullan.

★ preheating rulo Tiangang tarafından yapılmış ¢ 300mm dikişsiz çelik boru benimsiyor ve hepsi metal hortumlar ile bağlantılı

※ Genel teknik parametreler:

12. İşleme yönü: sol veya sağ (müşteri fabrikasına göre)

34. Sıcaklık aralığı: 200-260 °C

5Dalgalanmış tip (UV tipi veya UVV tipi):

※ rulo çapı parametreleri:

1. Dalgalanmış rulo çapı: ¢ 280mm 2. Basınçlı rulo çapı: ¢ 284mm

3. Kauçuk kaplama rulo çapı: ¢ 216mm 4. Ön ısıtıcının çapı: ¢ 320mm

Güç motorunun parametreleri:

1Ana tahrik motoru: 7.5kW nominal voltaj: 380V 50Hz sürekli (S1) çalışma sistemi

2Süpürme motoru: 7.5kW nominal voltaj: 380V 50Hz sürekli (S1) çalışma sistemi

※ satın alınan ana parçalar, hammaddeler ve köken:

※ ZDF taşıma köprüsü

※ Yapı özellikleri:

★ Bu parça, 20 kanal çelik, 16 I çelik, 63 açı çelik, sütun ve ana kiriş için diğer bağlantılardan oluşur.

★ personelin güvenliğini ve kullanımı kolaylaştırmak için her iki tarafta da güvenlik korkulukları, merdivenler (No. 8 küçük kanal çelikten yapılmış) ve yüksek dayanıklı kürek kemikleri pedalleri vardır.

★ Kağıt çekme çubuğunun, germe çubuğunun, kağıt besleme çubuğunun vs. yüzeyleri öğütülmüş ve sert krom ile kaplanmıştır.

★ vakum adsorpsiyon gerilim kontrolü, 5 inçli emici boru, artı düzenleyici valf, hava hacmi adımsız ve ayarlanabilir olabilir.

★ sapma düzeltme baffle önünde konumlandırmak için çift rehber direği kullanılır, kurşun vidalar tarafından çalıştırılır.

※ rulo çapı parametreleri:

1Kağıt besleme silindirinin ve germe silindirinin çapı: ¢ 130mm taşıma silindirinin çapı: ¢ 180mm

2Aktif germe silindirinin çapı: ¢ 85mm kağıt geçirme silindirinin ve kağıt rehber silindirinin çapı: ¢ 111mm

3. Kağıt besleme çekiş çubuğunun çapı: ¢ 110mm

Güç motoru ve elektrik parametreleri:

1Tek taraflı dalgalanmış kağıt kaldırma motoru: 3.0kw 380V 50Hz sürekli çalışma sistemi (S1)

2Köprü emici fan: 3.0kw 380V 50Hz sürekli çalışma sistemi (S1)

3. Kart genişliği motoru: 250W 380V 50Hz kısa süreli (S2) çalışma sistemi

※ satın alınan ana parçalar, hammaddeler ve köken:

Not: Tüm makara yüzeyleri öğütülmüş ve sert krom ile kaplanmıştır.

※ GM yapıştırma makinesi

※ Yapı özellikleri:

★ kauçuk kaplama silindirinin yüzeyi söndürüldükten ve sertleştirildikten sonra, iç delik işlenir, dinamik denge yüzeyi incece öğütülür ve çukur tipi anilox ile kazınır.Yapıştırıcı kaplama tekdüze ve yapıştırıcı tüketimi küçüktür..

★ kauçuk kazım silindirinin yüzeyi öğütülmüş ve sert krom ile kaplanmıştır.

★ Diğer kağıt rehber rulolarının yüzeyi sert krom ile kaplanmıştır.

★ basınç rulo esnek ve kullanımı kolay olan pnevmatik kaldırma kullanır.

★ kazım boşluğunu elle ayarlayın.

★ kaplama silindir ¢ 215mm, düzeltme silindir ¢ 122mm, presleme silindir ¢ 122mm, ön ısıtıcı silindir 270mm.

★ elektrikli aletlerin tasarımı, üretimi ve inşaat süreci, düşük arıza oranı ve basit bakım ile ulusal standartlara ve özelliklere uygun.

★ elle yapıştırıcı karıştırma

※ Genel teknik parametreler:

1Maksimum çalışma genişliği: 1800mm 2. İşleme yönü: sol veya sağ (müşteri fabrikasına göre)

3Maksimum tasarım hızı: 100m/min 4. Gaz kaynağı sistemi: 0.4-0.9mpa

5Önyükleme silindirinin sıcaklık aralığı: 150-200 °C, buhar basıncı: 1.12-1.3mpa

※ rulo çapı parametreleri:

1Kauçuk kaplama silindirinin çapı: ¢ 215mm sabit pastel silindirinin çapı: ¢ 122mm

2Alt ön ısıtma silindirinin çapı: ¢ 270mm üst ön ısıtma silindirinin çapı: ¢ 270mm

3Kağıt geçirme silindirinin çapı: ¢ 85 mm

Güç motoru ve elektrik parametreleri:

1Yapıştırıcı silindirli aktif motor: 3kw 380V 50Hz sürekli çalışma sistemi (S1)

2Kauçuk miktarı ayarlama redüktörü: 250W 380V 50Hz kısa süreli (S2) çalışma sistemi

3Kauçuk pompa motoru: 2.2kW 380V 50Hz sürekli (S1) çalışma sistemi

※ satın alınan ana parçalar, hammaddeler ve köken:

※ SM Çifte Yanlı Makine

※ Yapı özellikleri:

★ ısıtma plakanın yüzeyi öğütülmüştür. ısıtma plakanın genişliği 595mm'dir. Toplamda 9 ısıtma plağı vardır ve soğutma ve şekillendirme uzunluğu 4 metre.

Isıtma plağı, ulusal I sınıf basınçlı kap standardını karşılayan konteyner plağından yapılmıştır ve basınçlı kap sertifikası ve denetim sertifikası ile takılmıştır.

★ sıcak plaka yoğun yerçekimi basınçlı rulo yapısını benimser. basınçlı rulo kaldırma pnevmatik yapıyı benimser.

★ ısıtma plakanın ısı iletme borusu, sıcaklığı kontrol etmek için, sıcaklık göstergesi ile yedi bölüme ayrılmıştır.

★ üst pamuk kemer çift hava silindirli S tipi pamuk kemer gerdiriciyi kullanır.

★ alt kemer, basit ve pratik bir yapıya sahip S şeklindeki manuel sapma düzeltme ve germe mekanizmasını benimser.

★ sürücü rulo yüzeyi, kartonun pürüzsüz çıkışını sağlamak için orta boylu ve heringbone yapısı olan aşınmaya dayanıklı görüntü yapıştırıcısı ile yapıştırılmıştır.

★ ana tahrik motoru, büyük düşük hızlı tork, geniş hız düzenleme aralığı, güvenilir kullanım ve basit bakım ile değişken frekanslı bir hız düzenleme motoru.

★ sıcak plakanın içi, buharın S şeklinde bir yönde akmasını sağlayan bir diyafram izolasyon yapısıdır ve buhar ve suyun ayrılma fonksiyonu açıktır,Buhar kullanım oranını iyileştiren.

※ Genel teknik parametreler:

1- Sıcaklık gereksinimleri: 160-200 2. Havalandırma basıncı: 0.6-0.9mpa

3Soğutma tamamlama uzunluğu: 4m. Isıtma plaka sayısı: 9

※ rulo çapı parametreleri:

1Üst tahrik lastik silindirinin çapı: ¢ 600mm alt tahrik lastik silindirinin çapı: ¢ 600mm aşınmaya dayanıklı lastikle sarılmış

2Ön tahrikli kemer silindirinin çapı: ¢ 320mm arka şekilli tahrikli kemer silindirinin çapı: ¢ 176mm

3Presleme silindirinin çapı: ¢ 85mm ve ¢ 70mm ayar boşluk çapı: ¢ 86mm

4Üst kemer germe silindirinin çapı: ¢ 155mm üst kemer sapma ayar silindirinin çapı: ¢ 124mm

5Alt kemer baskı çubuğunun çapı: ¢ 130mm alt kemer destekli rulo çapı: ¢ 130mm

Not: tüm makara şaftı yüzeyleri öğütüldükten sonra sert kromlanmıştır.

Güç motoru ve elektrik parametreleri:

1Ana tahrik motorunun gücü: 30kW 380V 50Hz sürekli (S1) çalışma sistemi

※ satın alınan ana parçalar, hammaddeler ve köken:

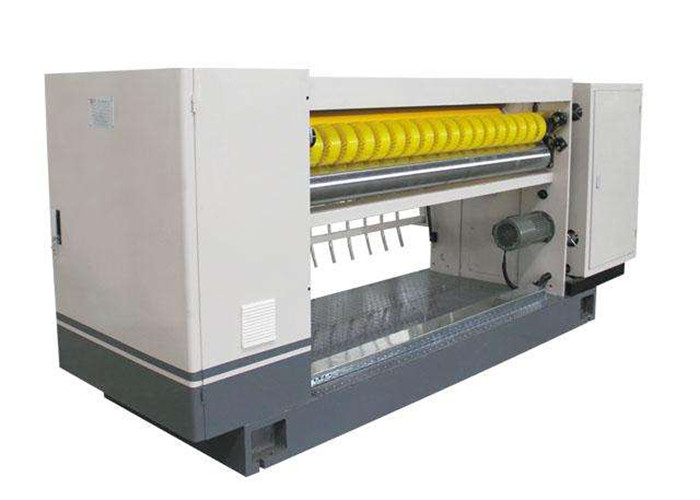

ZQS ince bıçak uzunsal kesme iğneleme makinesi

※ Yapı özellikleri:

★ geleneksel çift bıçak tipi, kesme ve presleme makinesinin kesme sırasında kartonu çöktürme fenomenini aşar,ve kesme tahtası pürüzsüzdür ve kalitesi önemli ölçüde iyileştirilmiştir.

★ tüm makine sol ve sağ hareket edebilir ve sikloid redüktör ile ayarlanabilir.

★ kesicinin ve pres hattının ± 0.5mm bir hata ile ayarlanması uygundur.düzenli bıçak keskinleştirme ve aralıklı bıçak keskinleştirme gibi çeşitli işlevleri gerçekleştirebilen.

★ bu makine 5 bıçak ve 8 pres hatı kullanıyor ve bıçak, 3 milyon metreden az olmayan bir hizmet ömrü ile volfram alaşımlı çelikten yapılmıştır.

※ Genel teknik parametreler:

1Maksimum çalışma genişliği: 1900mm 2. Maksimum mekanik hız: 100m/min

3Mekanik yapılandırma: 5 bıçak ve 8 tel 4. En az kağıt kesme genişliği: 135mm

Güç motoru ve elektrik parametreleri:

1- Kesme hattı motoru: 0.4KW

※ satın alınan ana parçalar, hammaddeler ve köken:

NC-100 Bilgisayarlı Düz Bıçak Çapraz Kesme Makinesi

※ Yapı özellikleri:

★ 200 grup sipariş depolayabilir, kağıt kesme özelliklerini hızlı ve doğru bir şekilde değiştirebilir, makineyi durdurmadan siparişi değiştirebilir ve bilgisayar ağını gerçekleştirebilir,üretim yönetimi için uygun olan.

★ kesme ocağı iletim aleti hassasiyetle dövme çelikten yapılmış ve geri tepki olmadan iletim gerçekleştirmek için yüksek frekansla söndürülmüştür.Yüksek iletim doğruluğu ile gelişmiş anahtarsız bağlantı modu benimsenir.

★ çapraz kesme makinesinin bıçağı yerleştirilmiş çelik düz bıçak yapısını benimser. makas kesme, küçük kesme gücü, uzun bıçak ömrü.

★ ön ve arka kağıt besleme tekerlekleri, taşımacılıkta istikrarlı ve basınçta eşit olan güneş tekerleği kağıt presleme yöntemini benimser ve plakaları ezmek veya tıkanmaya neden olmak kolay değildir.

★ bu model enerji depolama frenlemesidir (enerji tüketimi olmayan frenleme), bu nedenle üretim sürecinde düşük ve orta enerji tüketir.Ortalama güç tüketimi sıradan NC kesme makinelerinin 1/3'üdür., %70'den fazla elektrik tasarrufu ve para tasarrufu hedefine ulaşmak.

★ hassas ayarlanabilir boşluksuz dişli, bıçak kenarının doğru ağlanmasını ve dengeli çalışmasını sağlar.

★ bağımsız yağ pompası ve filtresi, her dişli pozisyonunda petrol kaynağı, yağlama ve soğutma için dağıtılmış iki grup bakır boru ile birlikte kullanılır.

★ bıçak rulo: yüksek kaliteli hassas dövme çelik yapılmıştır, denge işleminden sonra, iyi bir istikrarı vardır.

※ Genel teknik parametreler:

1Maksimum çalışma genişliği: 1900mm 2. İşleme yönü: sol veya sağ (müşteri atölyesine göre belirlenir)

3Maksimum mekanik hız: 100m/min 4. Mekanik yapılandırma: bilgisayar spiral kesicisi çapraz kesme

5En az kağıt kesme uzunluğu: 500mm 6. En fazla kağıt kesme uzunluğu: 9999mm

7. Kağıt kesme doğruluğu: sabit hız ± 1mm, eşit olmayan hız ± 2mm 8. Ekipman boyutu: lmx4.2*wmx1.2*hmx1.4

9Tek makine ağırlığı: en fazla 3000 kg

※ rulo çapı parametreleri:

1Çapraz kesimin üst ve alt bıçak eksenleri arasındaki merkez mesafesi: ¢ 216mm 2. Ön ve alt taşıma silindirlerinin çapı ¢ 156mm

3Arka alt taşıma silindirinin çapı: ¢ 156mm 4. Kağıt çekme silindirinin çapı: ¢ 160mm

5Çıkış güneş cihazının çapı: ¢ 160mm

Not: Tüm makara oyucuları öğütülmüştür ve yüzey sert krom ile kaplanmıştır (üst ve alt bıçak oyucuları hariç).

Güç motoru ve elektrik parametreleri:

1Ana tahrik motorunun gücü: 11kw tam AC eşzamanlı servo

2Ön ve arka kağıt besleme motor gücü: 3kw (değişken frekans hız düzenleme)

3Yağ pompası motor gücü: 0.25kw

※ satın alınan ana parçalar, hammaddeler ve köken:

D M T-80 dik açılı yığıcı

※ Yapı özellikleri:

★ 16 kanallı çelik kaynak için kullanılır. Kartonun boyutu elektrikle ayarlanır, kartonun yatay çıkışı pnevmatik olarak kontrol edilir,Ve taşıma hızı elektrikle ayarlanabilir.

★ karton sayısı veya yüksekliği gerekli seviyeye ulaştığında, karton ayak anahtarı ile kaldırılır.

★ uzunlukta kağıt geniş konveyör düz bant ile taşınır.

※ Genel teknik parametreler:

1Maksimum yığma uzunluğu: 3000mm 2. Maksimum yığma yüksekliği: 200mm

Güç motoru ve elektrik parametreleri:

1Ana taşıyıcı motor: 2.2kW değişken frekanslı motor

2Yatay çıkış motoru: 1.5kw üç fazlı asinkron motor

3Seyahat motoru: 0.75KW üç fazlı asinkron motor

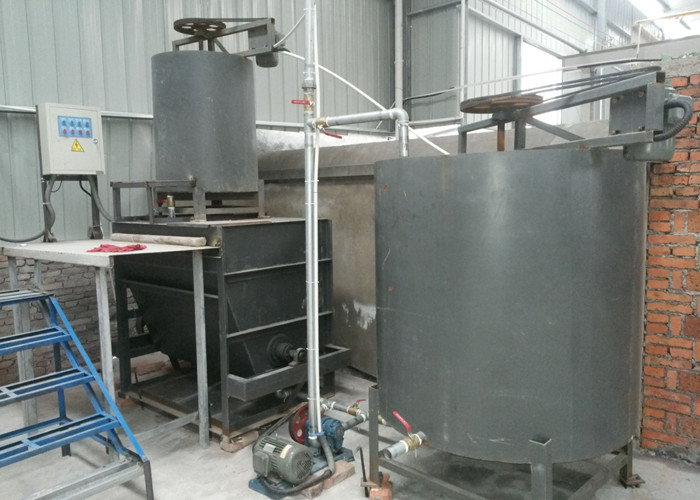

ZJZ yapıştırıcı üretim istasyonu sistemi

※ Yapı özellikleri:

★ tek taraflı dalgalanma makinesi, çift yapıştırma makinesi ve diğer yapıştırma ekipmanları için nişastalı yapıştırıcı sağlar.

★ yatay yapıştırıcı yapım makinesi aynı anda ana yapıştırıcı ve taşıyıcı yapıştırıcı hazırlayabilir ve büyük miktarda yapıştırıcıyla karıştırıp karıştırır.

★ yapıştırıcı üretim odasının depolama varilindeki yapıştırıcı sıvısı, ekipmana yapıştırıcı sıvısı sağlamak için yapıştırıcı pompası ile ekipmanı kullanarak her bir yapıştırıcının depolama varisine taşınır.

★ depolama fıçı ve yapıştırıcı besleme fıçı yapıştırıcı sıvısının yağışlanmasını ve toplanmasını önlemek için karıştırma cihazlarıyla donatılmıştır.

★ yapıştırıcı yapım cihazı taşıyıcı tank, ana tank, depolama tankı, yapıştırıcı dağıtım pompası, yapıştırıcı geri pompası vb.

★ yapıştırıcı yapım sistemi dolaşım yapıştırıcı kaynağını benimser, kalan yapıştırıcı yapıştırıcı geri dönüş kare fıçısına akar ve sıvı seviyesi yüzen topu otomatik olarak kontrol edilir.Yapıştırıcı geri dönüş kare varil yapıştırıcı dolaşım yapıştırıcı tedarik için ekipman kullanarak yapıştırıcı depolama varil geri pompalandırılır, yapıştırıcıyı korumak ve yapıştırıcı tepside yapıştırıcının jelatinleşmesini ve keklenmesini önlemek için.

★ İş tamamlandıktan sonra, ekipmanı kullanan her yapıştırıcının kalan yapıştırıcısı bölünür ve ana boru hattının yapıştırıcı pompası bir sonraki kullanım için yapıştırıcı odasının depolama namlusuna geri pompalandırılır.

★ teknik rehberlikten sorumlu olmak ve yapıştırıcıların hazırlanma sürecini öğretmek.

50Hz※ Genel teknik parametreler:

1Yatay ana kauçuk karıştırıcı: 1 set 2. Taşıyıcı kauçuk karıştırıcı: 1 set

3Çift yapıştırıcıda yapıştırma fıçı: 1 parça

5. Çift yapıştırıcı yapıştırıcı yapıştırıcı geri çekme tüpü: 1 parça 6. Tek taraflı makine yapıştırıcı tüpü: 2 parça

7Tek taraflı makinenin yapıştırıcı dönüş fıçı: 2 parça 8. yapıştırıcı taşıma pompası: 4 set

※ Kauçuk namlu çapı parametri:

1Yatay ana kauçuk karıştırıcı: 1250mm × 1000mm × 900mm

2Taşıyıcı kauçuk karıştırıcısının çapı: 800 mm × 900 mm

3Çifte yapıştırıcı fıçı çapı: ¢ 800mm × 1000mm Tek taraflı makine kauçuk fıçı: ¢ 800mm × 1000mm

4Depolama kauçuk varil çapı: ¢ 1200mm × 1200mm

Güç motoru ve elektrik parametreleri:

1Yatay ana kauçuk karıştırıcı: 3kw 380V 50Hz

2Taşıyıcı kauçuk karıştırıcı: 2.2kW (normal üç fazlı) 380V 50Hz

3Yapıştırıcı taşıyıcı pompa motoru: 2.2kW (sıradan üç fazlı) 380V 50Hz

4Depolama kauçuk varil motoru 1.5kw (sıradan üç fazlı) 380V 50Hz

※ satın alınan ana parçalar, hammaddeler ve köken:
